设备简介

    数控相贯线切割是事一种对钢管端部结合处作自动计算和切断的设备。该机器能广泛应用于造船.建筑.石化.机械.冶金等行业的管道结构件的切割加工。

这些工件中有大量的管道结合相贯线孔、相贯线端部、弯头（虾米节）进行自动计算和切割的设备。该机型广泛运用于建筑、化工、造船、机械工程、冶金、电力等行业的管道结构件的切割加工，此类加工以往大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后繁复操作工艺。

应用范围：

    数控相贯线切割机可切割各种碳钢、不锈钢等材质的管材，广泛应用于压力容器、管材加工、多边管材加工、网架结构、钢结构、海洋工程、石油管道等行业。

设备规格

   数控相贯线切割机，切割管子规格直径为0~800MM。切割管子长度为≤8M

设备特点

   设备设计以人为本，中文界面操作简单，设备结构可靠，适用于长期连续加工，运行控制稳定可靠，采用双边固定式拖轮，操作简单，工人在使用时，只需将工件放在机台上面，就可以进行加工，减少调节，提高工作效率，故障率低，维修方便。

机床配置：

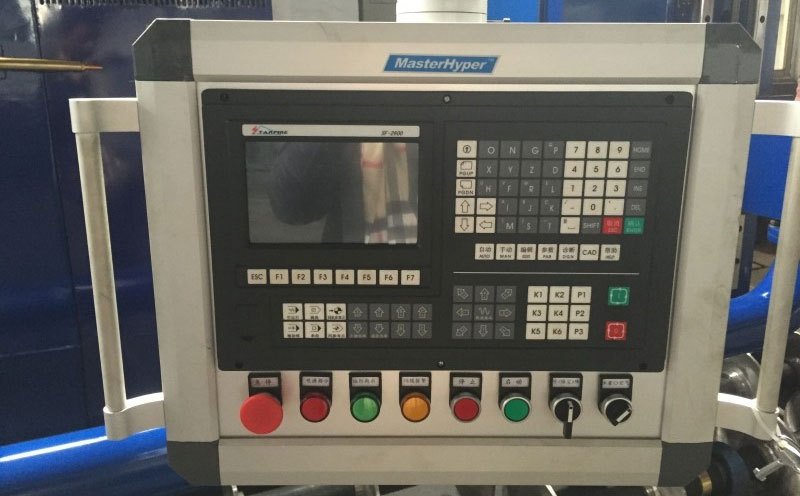

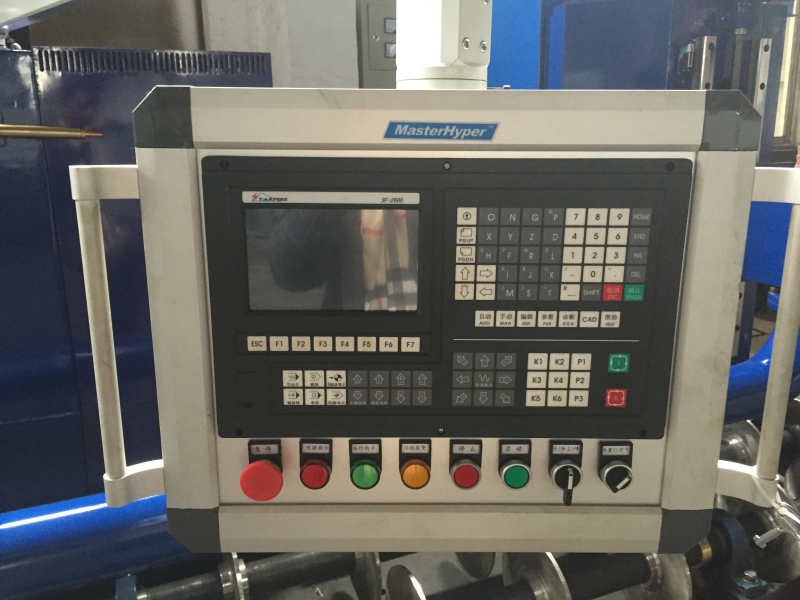

MasterHyper5轴数控系统1台

松下伺服电机3台  1KW2台 , 0.7KW1台,0.4KW1台

行星减速机3台

MasterHyper等离子电源1台

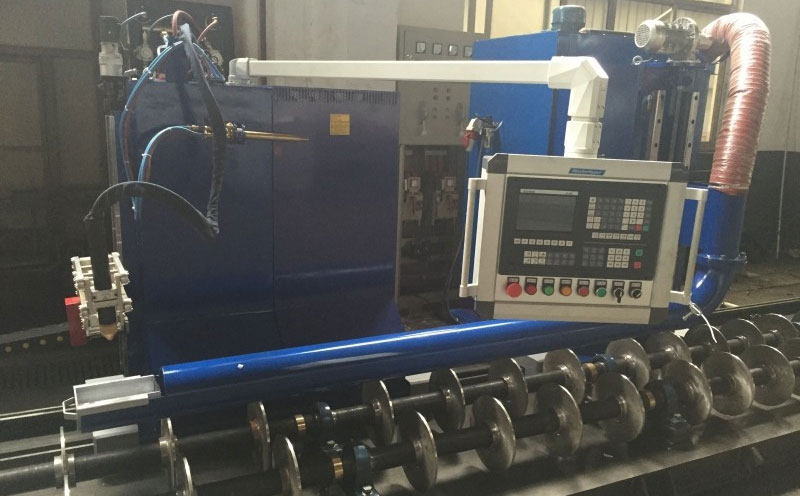

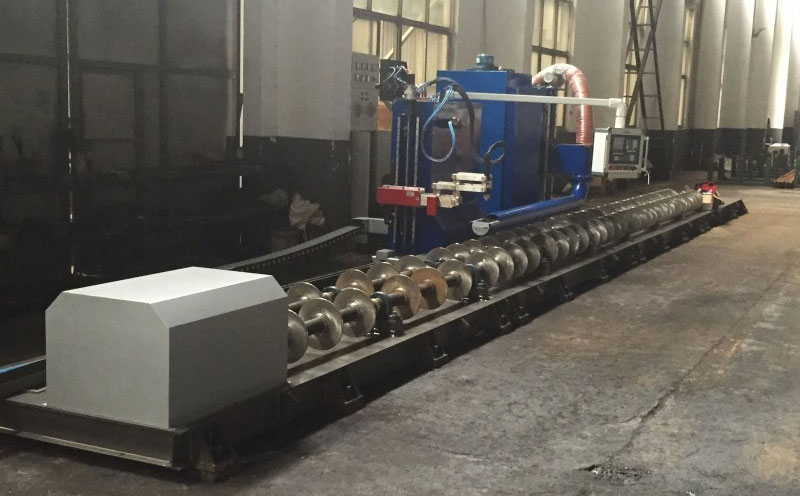

工件选转动力采用1KW伺服，加紧方式为卡盘加紧，工件由3个拖轮组架支撑，拖轮组附有轨道，可以任意调整距离。

机床加工参数：
