海宝非标激光切割专机定制方案之超长超粗管件坡口激光切割生产线

客户数据，资料，要求

1、客户数据

钢管:1420(孔径)×12000(长)×12(管壁厚)

圆孔直径8mm

孔i间距14mm

孔排距14mm

2、客户数据确认

a.确认孔在管子轴向的孔间距

总长12000mm，间距14mm，在轴向的孔数857.14

b.确认孔在管子圆周方向的角度

方案

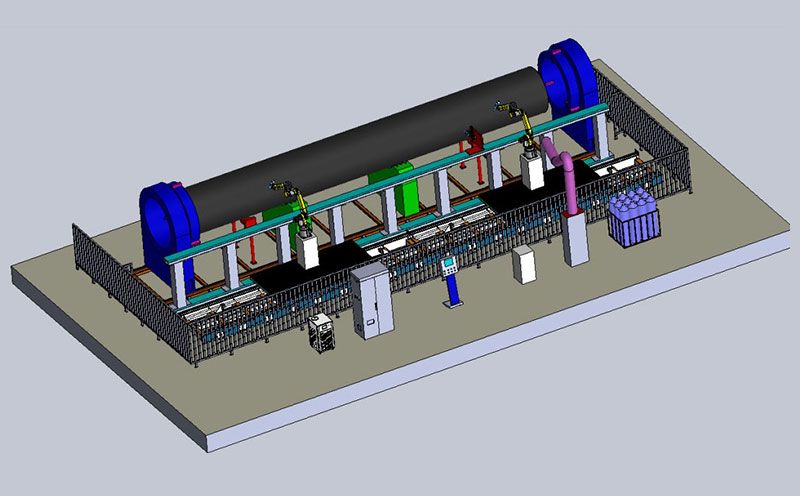

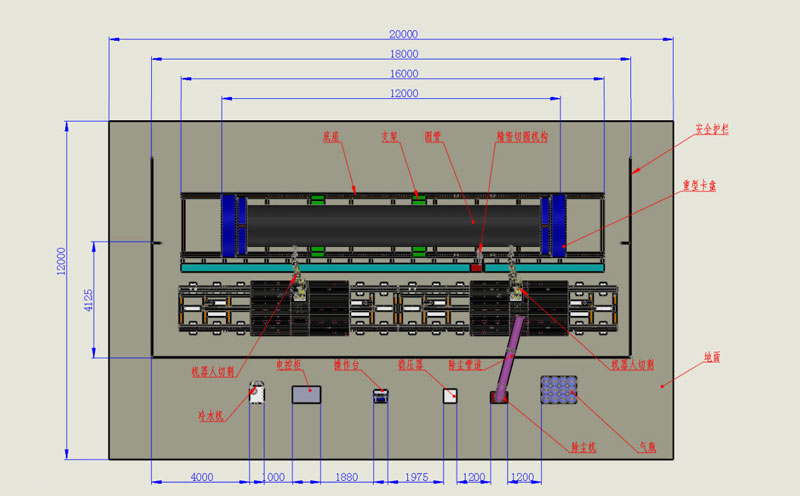

1. 整机规划

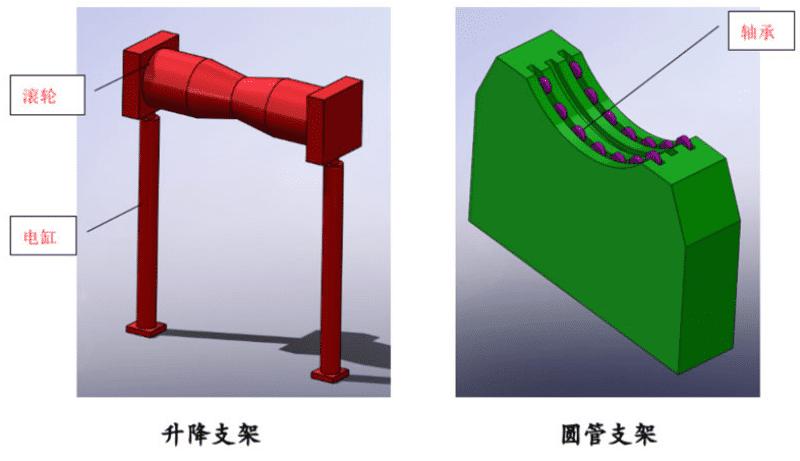

2.上下料:用行车起吊需加工的圆管放在升降支架上。

3.定位加紧

将被加工件圆管放在升降支架上(此时升降支架调至至高处，至高处高于支架的中间)，然后转动升降支架上的滚轮可以对圆管进行轴向的调整，达到紬轴向所需的加工位置，缓缓的下降升降支架，让圆管落在圆管支架的轴承上，然后，将重型卡盘移向圆管两端，并夹紧圆管。

4.加工过程

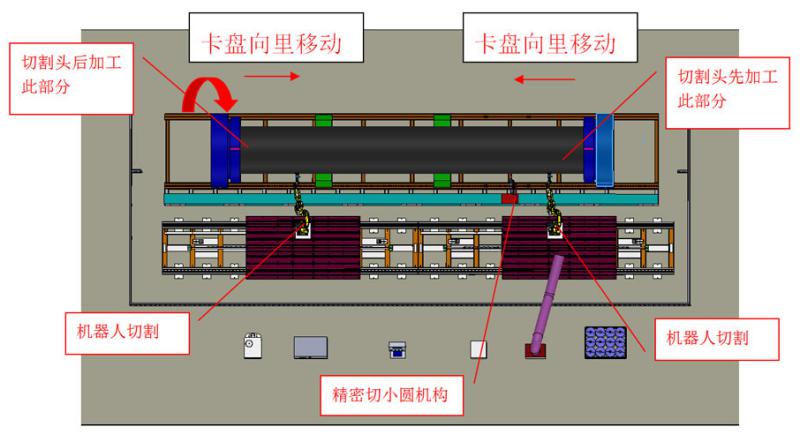

a.把被加工件固定好后，首先切割头从第1个卡盘为起点沿着圆管轴向方向依次切割圆孔到到第2个卡盘处。

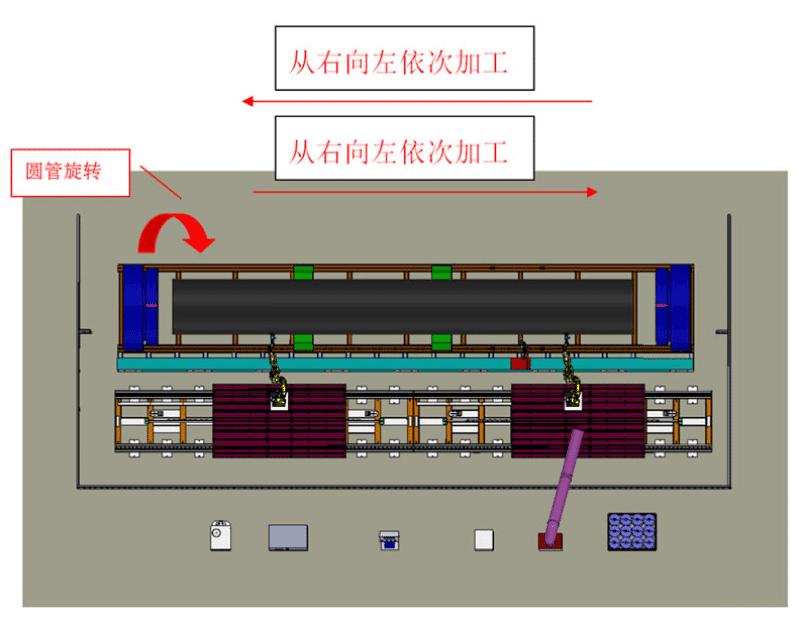

b.切完第1排孔后，转动卡盘到设定好的角度，以第2个卡盘为起点反方向切孔，到第1个卡盘处，以此类推，切完两卡盘间圆周方向的所有的孔。

c.松开其中一个卡盘，向里移动，露出未切割的部分，夹紧卡盘。d.再松开另一个卡盘，向里移动，露出未切割的部分，加紧卡盘。

e.按照a中提到的方法先加工完一端后，再加工另—端。

5. 除尘

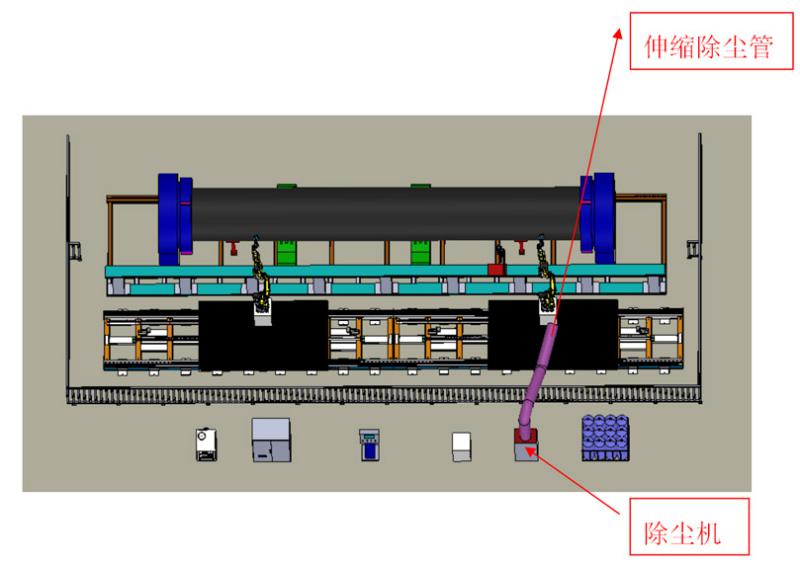

伸缩除尘管跟随切割头一起移动，跟随除尘效果会更好，除尘机的功率会减小，从而降低了能耗。

6. 安全防护

周围防护有安全防护栏和光栅。

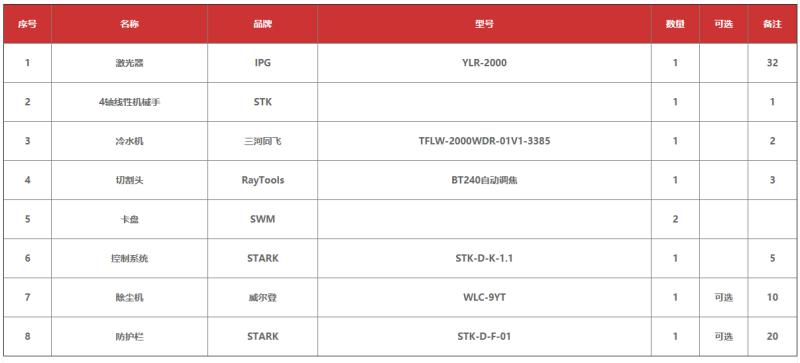

主要配置

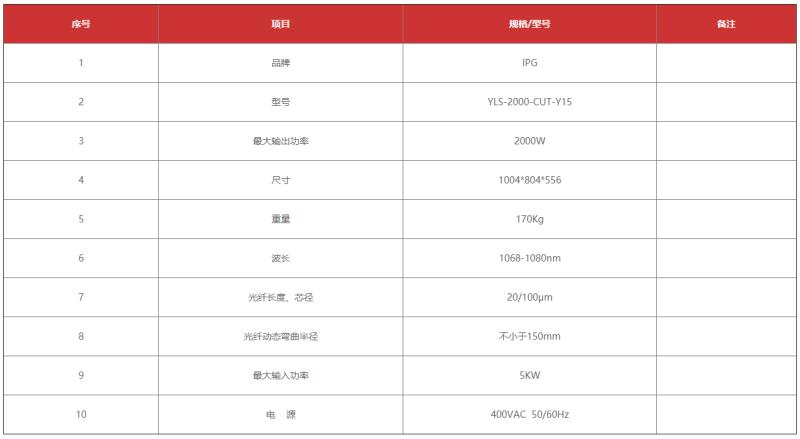

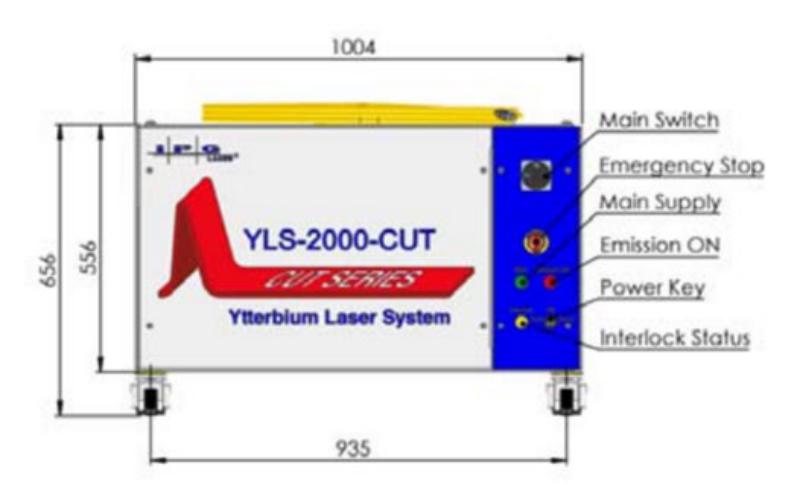

1.激光器

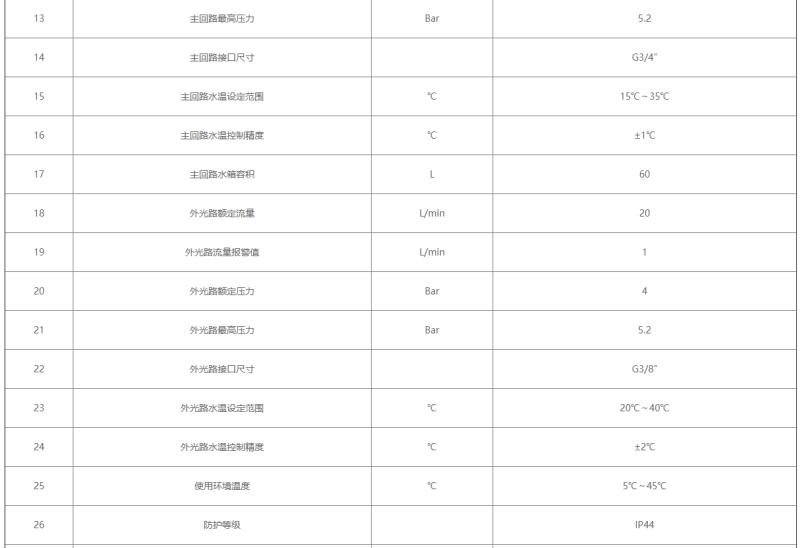

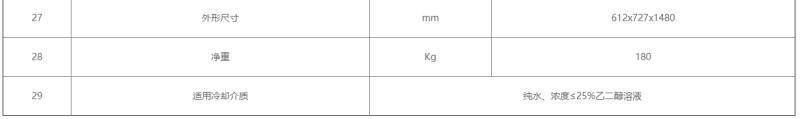

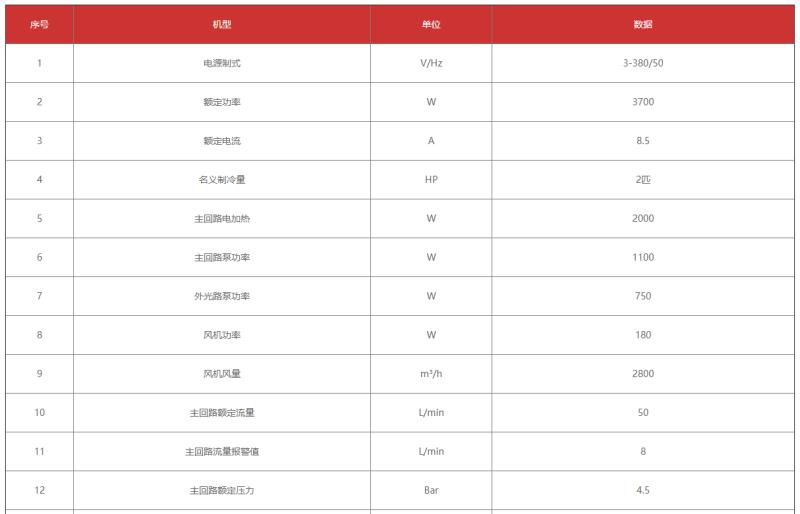

2.冷水机
