海宝非标激光切割专机定制方案之上海大众高精度小五轴激光切割专机方案

客户要求:汽车A、B柱高精度切割，量大，至小孔p5mm，热成型钢，至厚3mm，切割精度±0.05mm，自动化上下料，预算160万以内

设备名称:高精度小五轴激光切割专机

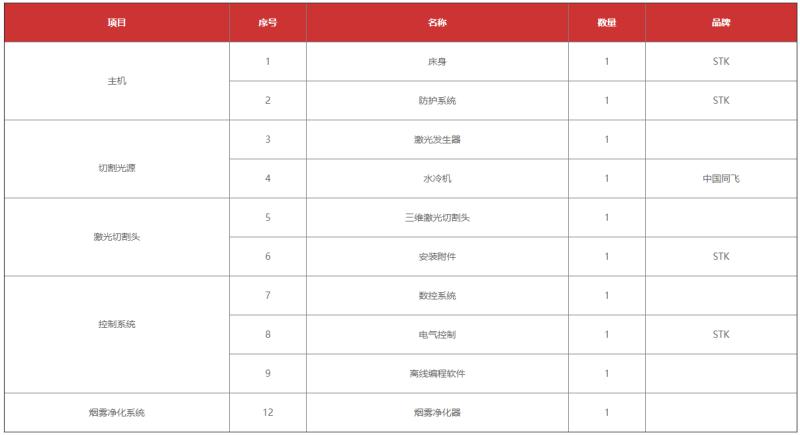

1.配置表

设备主要由主机、光源、激光切割头、控制系统、排屑系统、烟雾净化系统等组成。

方案概述

2.1方案布置

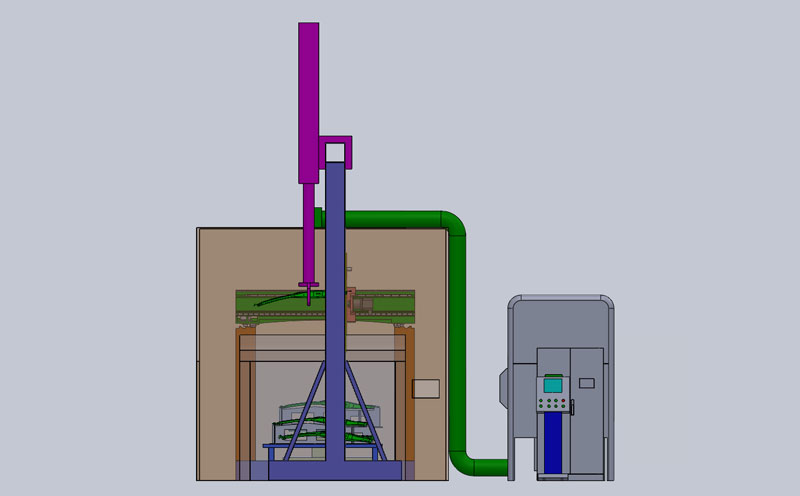

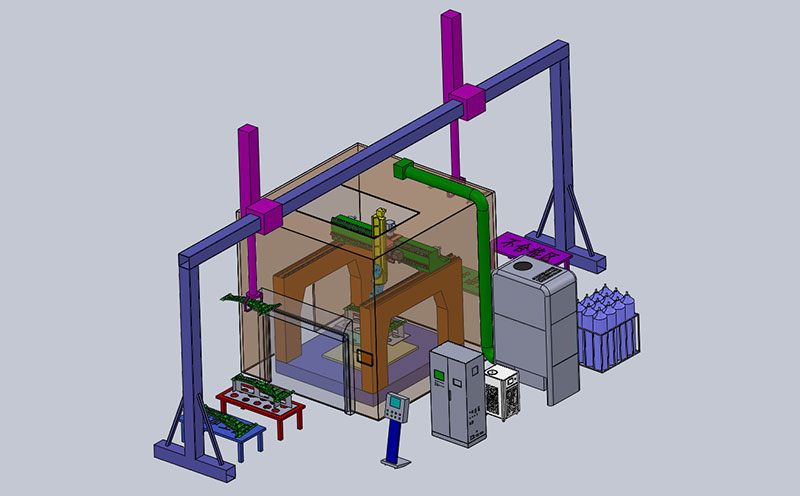

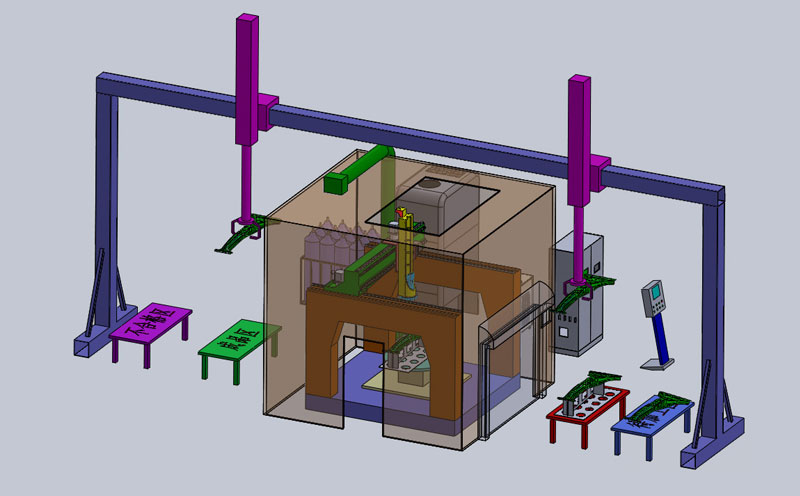

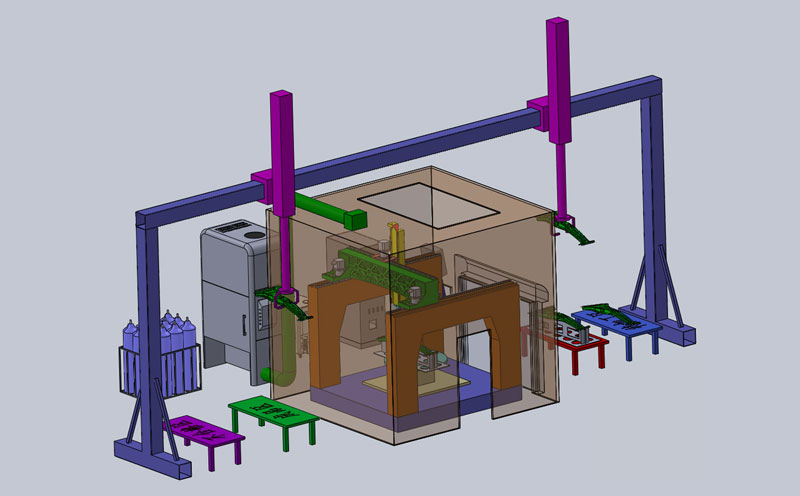

设备整体布置图如下(除尘器、电控柜、水冷机等附属设备可根据客户场地调整位置):

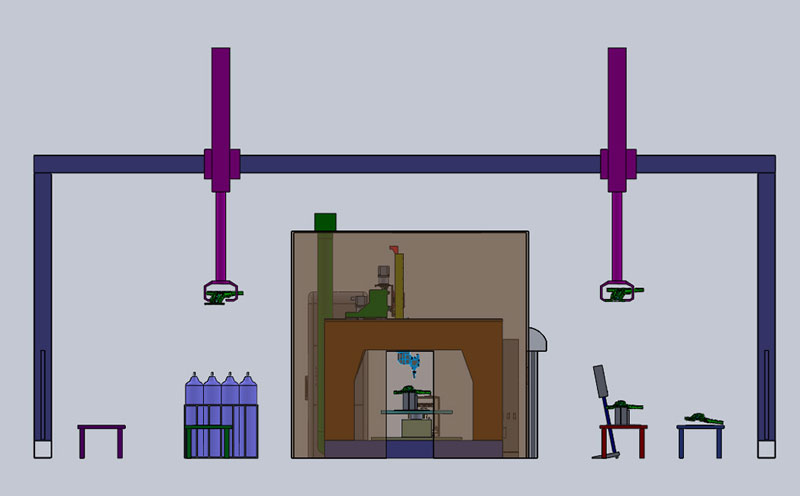

平面布置简图

主要功能区域说明:工件装夹在旋转平台专用夹具上，工件由工作台旋转适应各个部位的加工。加工过程中，防护门全部关闭，防止激光泄漏。

设备占地6.5m'7.5mt-4m。工件在上下料区域安装和拆卸知，该区域全开放，配置安全防护，加工区域全封闭，保证生产操作人员安全，附属设备放置于设备外侧便于维护。加工区域内架设监控摄像头,用于对加工过程的观测。操作区域设置多处急停开关，便于紧急情况的处理。

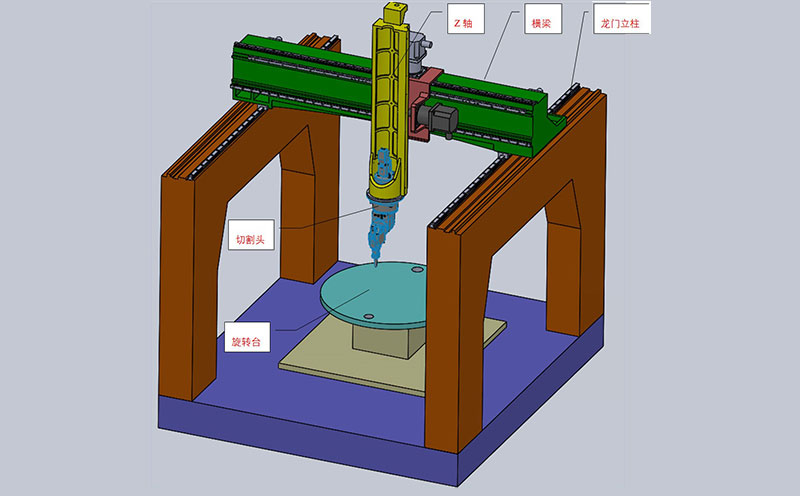

主机结构示意图

2.2技术参数

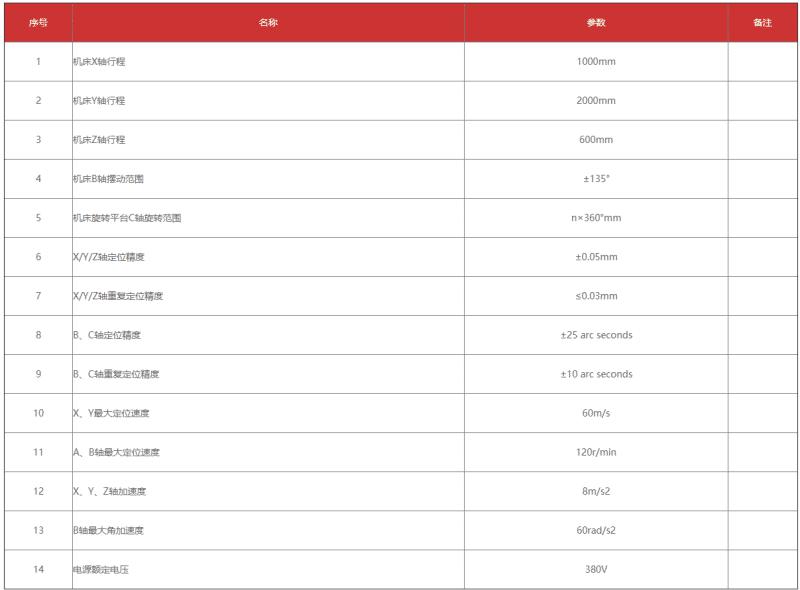

主要技术指标

主机结构示意图
